Trafoheisel in Buch am Buchrain
Diese Webseite wurde mit Stand Mai 2016 stillgelegt
[ weiterlesen ]
Zur Gemeinde Buch am Buchrain gehören auch die Dörfer Haidberg, Hammersdorf, Herweg, Mitterbuch
und Oberbuch:

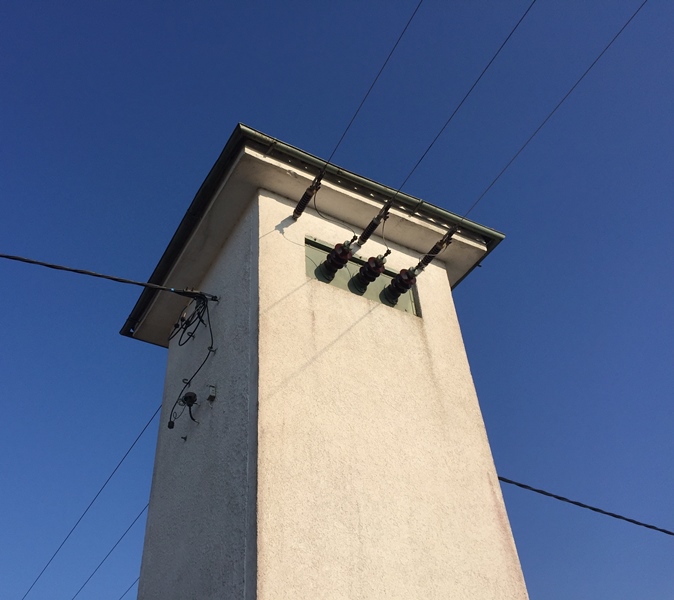

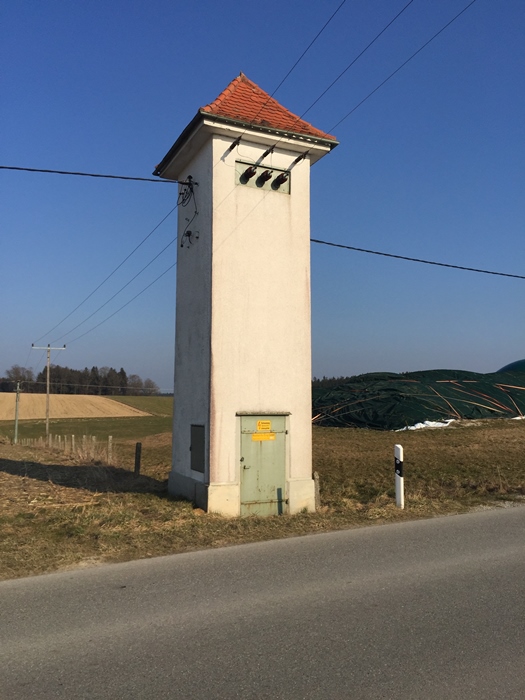

Die Trafostation Nr. 4005 zwischen Mitterbuch und Oberbuch
Fotos: Max Hergenröder, 15. März 2015
Die Transformatorenstation Nr. 4005 der Kraftwerke Haag GmbH steht an der Straße ED20, genau zwischen den Ortsteilen
Mitterbuch und Oberbuch - ein schöner alter Trafoturm in klassisch-ländlicher Bauweise mit einem
hübschen Pyramidendach, ausgeführt
als Durchgangsstation. Er ist auf der Mittelspannungsebene noch über
Freileitungen ins Netz eingebunden,
jeweils führend nach Mitterbuch und Oberbuch (unten ein Foto der Leitung in der oberbayerischen Landschaft).
Auf Niederspannungsebene erfolgt die Versorgung der angrenzenden Haushalte über
Schwedenkabel.

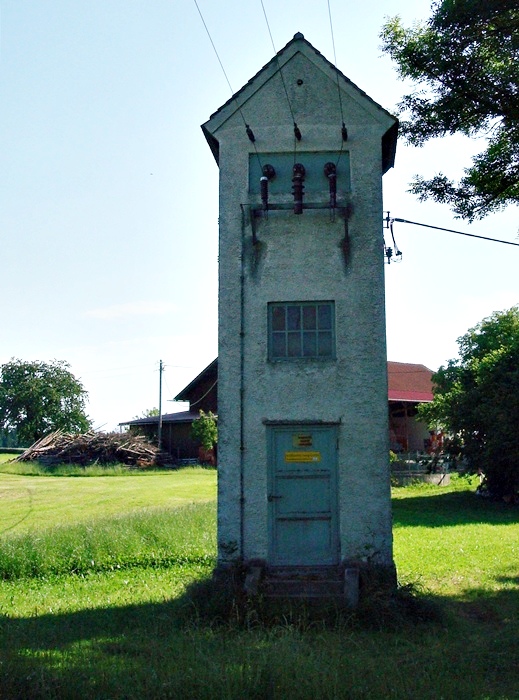

Der Trafoturm in Oberbuch
Fotos: Max Hergenröder, Juni 2012
Das alte Trafoheiserl mit der Bezeichnung "Transformatorenstation Nr. 4003" der Kraftwerke Haag GmbH (KWH)
steht etwas abseits der Kreisstraße ED20
von Buch am Buchrain nach Neuharting in einem Feld. Es versorgt einige Bauernhöfe und Privathäuser auch
heute noch über Freileitungen.
Wir kennen das Baujahr nicht, aber u.a. die sehr schön erhaltene Originaltür mit der Sicherung mittels Vorhängeschloss
lässt auf das hohe Alter dieser Turmstation schließen.
Bei späteren Trafostationen ging man dann auf Kastenschlösser und danach auf Türen für Profilzylindereinsatz
über (bis heute).
Es fallen drei verschiedene Spannungsableiter im Bereich des Mittelspannungs-Eingangs auf. Mittig hängt das
älteste Exemplar. Die Niederspannungs-Abgänge waren ursprünglich mittels Schäkel-Isolatoren abgespannt,
auf dem Bild unten links sind noch einige zu sehen.
Zwischenzeitlich ist auf "Schwedenkabel" umgerüstet worden. Schwedenkabel sind PE-isolierte Freileitungen, die aus einem
mehrdrähtigen Aluminiumleiter und einem Isolieraußenmantel aus Polyethylen bestehen.
Im Verlauf der Mittelspannungs-Trasse sieht man hier bereits beginnende
Vogelschutzmaßnahmen am mittleren Leiterseil (Abdeckung).
Auf unserer kleinen
Themenseite rund um das Thema Transformatoren gibt es
vertiefende Informationen zu
Freileitungen,
Schwedenkabeln und
Isolatoren.
